Das Internet Inter-Orb Protocol (IIOP) [Omg98] ist die
Implementation des von der OMG festgelegten Standardprotokolls zur
Kommunikation zwischen ORBs (GIOP) auf Internet-Ebene.
IIOP ist ein weiteres Protokoll der Anwendungsschicht und ähnelt im
Aufbau in gewisser Weise HTTP [Ix97]. Auch IIOP hat einen kleinen Satz an
Nachrichten (Messages), die für die Kommunikation zwischen Clients und
Servern sorgen und basiert auf dem Request/Reply-Paradigma (anders als
unter HTTP, wo der Browser Anfragen stellt, die der Server
beantwortet, kann aber jedes Objekt gleichzeitig Client und Server
sein, wodurch, die Kommunikationsmöglichkeiten prinzipiell symmetrisch
sind). Die wichtigsten Nachrichten sind dabei die vom Typ Request und
Reply. Beide Nachrichten bestehen aus einem Protokoll-Kopf, der neben
weiterer Meta-Information den ``Adressaten'' enthält (beim Request
einen Objekt-Schlüssel und die aufzurufende Operation, beim Reply den
Schlüssel des aufrufenden Requests) und einem Protokoll-Körper (Body),
in dem die übergebenen Parameter enthalten sind. Da die
Request-Nachricht unter den Gesichtspunkten Sicherheit und
Proxifizierung sicherlich von Interesse ist (schließlich muß anhand
von ihr entschieden werden, ob eine Anfrage erlaubt ist und an wen sie
weitergeleitet werden muß), wollen wir sie uns genauer ansehen
(Abb.3): Eine Request-Nachricht beginnt zunächst mit dem GIOP-Header,
der die Anfrage als eine GIOP-Nachricht identifiziert und neben der
Versionsnummer ihren Typ (in diesem Fall also ``Request'')
festlegt. Es folgt der eigentliche Request-Header, in dem die interessanten
Felder die folgenden sind:

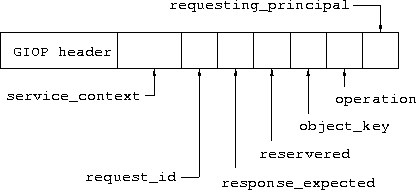

Abbildung 3:
Der IIOP-Request Header
|
- Das service_context-Feld erlaubt es CORBA-Services, dem
Request zusätzliche Informationen beizulegen. Diese werden
allerdings von der CORBA-Kernspezifikation nicht benutzt.
- Die request_id, die den Request mit einer eindeutigen Nummer
identifiziert. Dies ist wichtig für die richtige Zuordnung der
Antwort des Servers.
- Das Feld response_expected, das angibt, ob der Client eine
Antwort erwartet, dies ist etwa beim Aufruf einer
oneway-Operation nicht der Fall.
- Der object_key, mit dem das Zielobjekt eindeutig ermittelt
werden kann.
- Das operation-Feld, das die aufzurufende Operation enthält.
- Das requesting_principal-Feld, das die Benutzerkennung der Person
enthält, die den Client gestartet hat.
Der daraufhin folgende Reqest-Body enthält die zur Ausführung
der Operation nötigen Parameter.
Um ein CORBA-Objekt unter IIOP weltweit eindeutig zu adressieren wird ein
ähnliches Konstrukt wie ein URL verwendet: die Interoperable Object Reference
(IOR). Da IIOP im Gegensatz zu HTTP keine textbasierte, sondern
eine numerische Darstellung wählt, sieht die verwendete URL weniger intuitiv
aus. Hier ein Beispiel:
IOR:010000000e00000049444c3a48656c6c6f3a312e3000000001000000000000003e00
000001010040130000006d6f7365732e6d75656e737465722e636f6d0000891300001a00
00004f422f49442b4e554d0049444c3a48656c6c6f3a312e30003000
Betrachtet man diese Datei jedoch mit einem Hilfsprogramm
(z.B. iortool von Iona, oder iordump von OOC), das die Zahlen - wo
möglich - in die zugehörigen ASCII-Zeichen umwandelt, so erhält man
die folgenden Informationen [Ow97]:
RXR:_______%0eIDL:Hello:1.0______%01_______>_%01_____%13moses.muenster.c
om__%13%89_____%1aOB/ID+NUM_IDL:Hello:1.0_0_
Auf die einzelnen Felder soll hier nicht im Detail eingegangen werden;
wichtig zu wissen ist jedoch, daß neben der TCP-Adressierung
(Rechnername/IP-Adresse und Port) noch weitere Informationen übergeben werden,
darunter auch eine Zeichenkette (der object_key), die von dem
zugehörigen ORB lokal interpretiert wird. Diese Zeichenkette wird im Standard
nicht spezifiziert und ist damit für das Protokoll undurchsichtig (``opaque'').
