Absorption in Al

Bei diesem Versuch betrachtet man das Verhalten von Röntgenstrahlung beim Durchgang durch Materie. Es werden dazu anstelle des Drehkristalls Al-Bleche verschiedener Dicke zwischen die Quelle und den Detektor gebracht. Daraufhin wird die Zählrate des Detektors in Abhängigkeit beobachtet. Es werden nun folgende Werte gemessen:
x (mm) N ln(N)
0 1188 7,08
0,5 1177 7,07
1 1123 7,02
1,5 875 6,77
2 434 6,07
2,5 299 5,70
3 210 5,34

Tabelle1: Zählrate und logarithmische Darstellung der Zählrate in Abhängigkeit von der Schichtdicke.

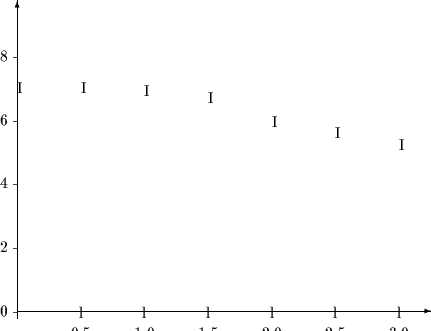

Da man aufgrund der Quanteneigenschaft von elektromagnetischen Wellen einen exponentiellen Abfall der Zählrate N erwartet, tragen wir diese logarithmisch gegen die Dicke x auf.


\begin{picture}(260,200)
\put(15,0){\vector(0,1){200}}
\put(15,5){\vector(1,0){2...
...put(135,136){I}
\put(175,121){I}
\put(215,114){I}
\put(255,106){I}
\end{picture}













Aus der negativen Steigung dieser Gerade $\alpha = 1,44$ ergibt sich die Halbwertsdicke von
x1/2 = $\displaystyle \frac{1,45}{ln(2) } mm$ (4)
  = 2,08mm (5)
